WLAN-Mastkamera

Als Bootseigner verspürt man das Anliegen, sein Boot auch aus der Ferne regelmäßig sehen zu können.



Die moderne Internetkommunikation ermöglichte folgende Lösung:



Eine WLAN-Kamera bekommt man für wenig Geld. Diese kann u. a. so parametriert werden, dass sie in regelmäßigen Zeitabständen ein Bild aufnimmt und dieses automatisch an eine definierbare Mailadresse versendet. Das funktioniert natürlich nur, wenn man eine Marina hat, welche ein WLAN-Netz anbietet.



Da das Boot nicht dauerhaft am Landstrom hängt und die WLAN-Kamera bei 12 V etwa 250 mA Strom benötigt, kann sie nicht permanent angeschaltet bleiben.

Deshalb wurde eine Zeitschaltuhr für den 12 V Betrieb entwickelt.

Diese wird zusammen mit der Kamera in ein wasserdichtes IP67-Gehäuse gepackt und mit 12V Bordspannung versorgt. Die Elektronik überwacht zusätzlich die Versorgungsspannung und schaltet die Kamera nur dann ein, wenn diese mindestens 12,3 V (programmierbar)  beträgt.



IP67-Gehäuse (ohne Deckel)



Die Zeitschaltuhr ist so programmiert, dass die Kamera 12x täglich für ca. 2 Minuten ihre Spannungsversorgung bekommt. Diese wählt sich dann automatisch ins WLAN-Netz der Marina ein, schießt ein Foto und sendet es an meine Emailadresse.

Die Ladung der Verbraucherbatterie wird über ein Solarmodul erhalten (s. Solarmodule).

Die Zeitschaltuhr schaltet die Kamera nur dann ein, wenn die Spannung der Verbraucherbatterie über einem Mindestwert (12,3 V) liegt.

Somit wird eine Tiefentladung durch dauerhaften Kamerabetrieb vermieden.

Eine versendete Mail bedeutet somit auch, dass die Bordspannung ok. ist und das Solarmodul arbeitet.

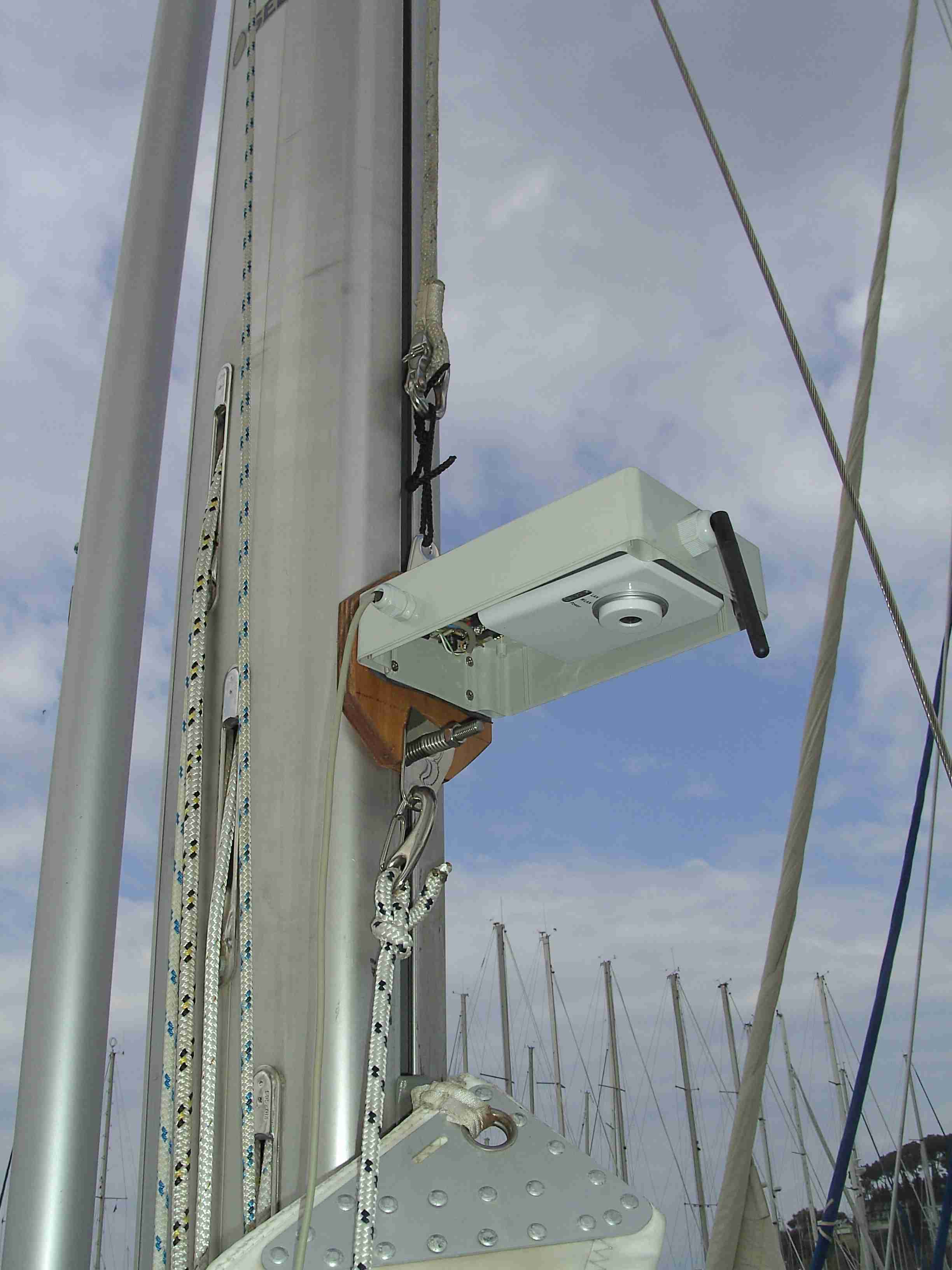

Das Kameragehäuse wird mit selbst gedrehten Mastrutschern in die Mastnut eingefädelt und mit dem Großfall hochgezogen.

Die Mastrutscher sind mit Edelstahldruckfedern vorgespannt, so dass das Gehäuse gegen den Mast gedrückt wird und nicht herumzappelt.



Das System funktioniert nach anfänglichen Kämpfen mit der Parametrierung des WLAN-Netzes und einem Software-Update der WLAN-Kamera auf den neuesten Stand inzwischen einwandfrei.

Ich möchte diese Funktionen keinesfalls mehr missen!

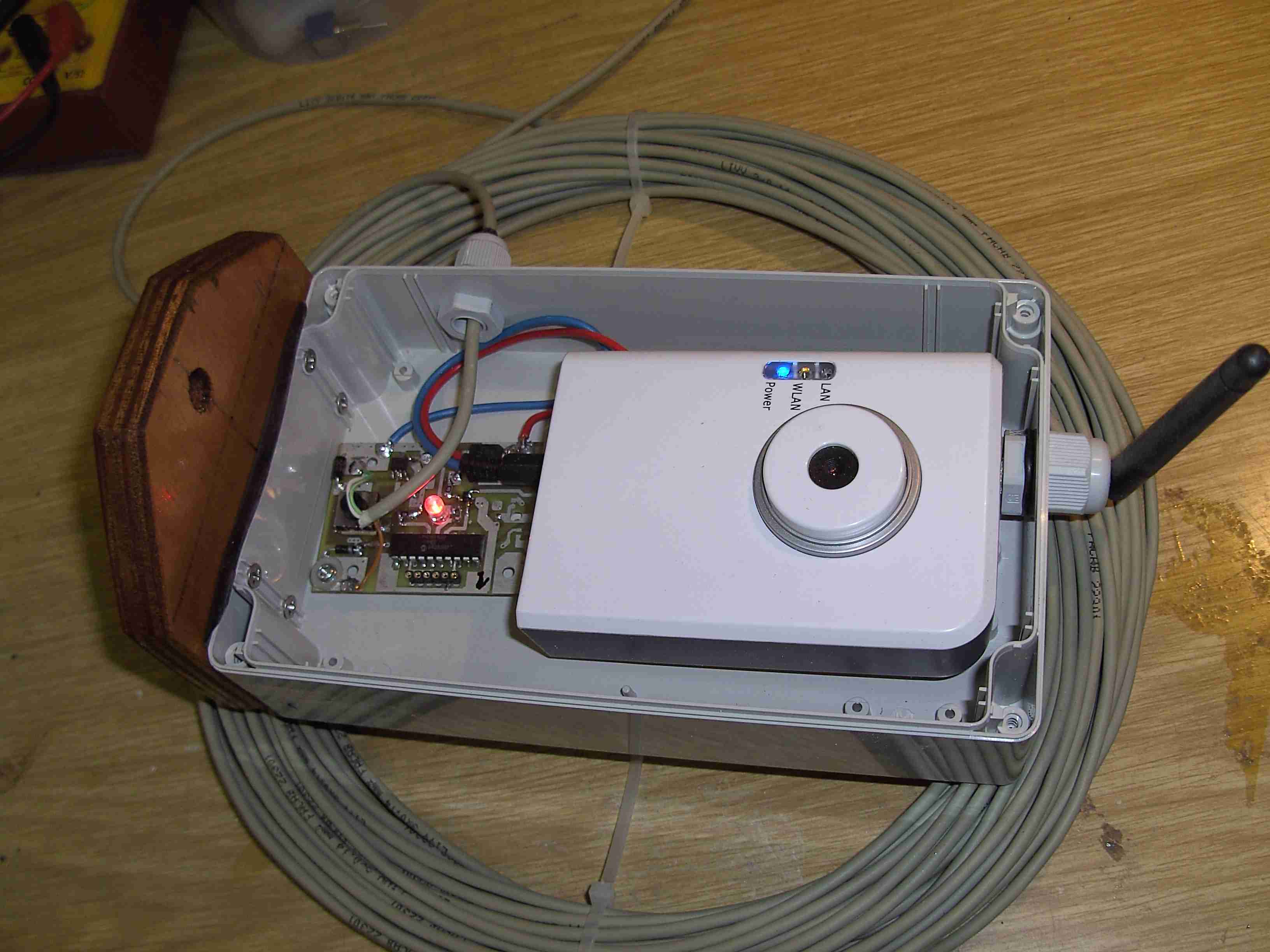

Mastkamera (ohne Gehäusedeckel)



Hier ein beispielhaftes Foto vom Mastblick, wie es die Kamera alle 2 Stunden auf mein Email-Account sendet:



Diese Lösung möchte ich keinesfalls mehr missen:

Es ist beruhigend, wenn man unabhängig von anderen regelmäßig eine Information über sein „Schätzchen“ bekommt bzw. wenn nicht, dann weiß man, dass etwas nicht stimmt.

Keine 2 Tage nach der Erstinstallation und meiner Abreise konnte ich sehen, dass sich die Heckleine des Nachbarn auf backbord in meiner Heckklampe verheddert hat. Eine Mail an einen Stegkollegen und zwei Bilder später war das Problem behoben. Ohne Kamera hätte die Leine vermutlich wochenlang gescheuert.





Kamerabild „Jalin“ mit/ohne Persenning
